    智能型管網接力升壓供水設備是集微電子技術、自動控制技術及多項現代建筑為一體的新技術，是在綠色環保、節能的時代潮流中出現的一顆新星，此產品已被列入國家十一五規劃推廣項目，經過了幾年的實踐，該產品正朝著集約化、系統化、標準化方向發展。

    一、我國采用的樓宇給水增壓系統大致經歷了四個階段：

    **階段是采用“儲水池＋水泵＋高位水箱”的方法，市政來水進入儲水池，然后由水泵加壓后送至高位水箱，由高位水箱向用戶供水，蓄水池起到高峰用水時調節作用；

    **階段是采用“儲水池＋水泵＋壓力罐”的方法，市政來水進入儲水池，然后由水泵加壓后送至壓力罐，由壓力罐向用戶供水，蓄水池起到高峰用水時調節作用；

    第三階段采用“儲水池＋恒壓變頻供水系統”的方法，設定了系統的供水壓力后，在控制的作用下，水泵的轉速和投入運行的水泵數量隨供水量的變化而改變，輸出壓力的恒定，一定程度上節省了電耗。

    第四階段管網疊壓供水時代 ，設備直接連接在市政來水管網上，不需要修儲水池，充分利用了市政來水管網的壓力，設備具有**節能、環保無二次污染、自動化程度高、易維修等特性，逐步成為現代建筑的理性的供水方式。

   二、設備原理圖及工作流程

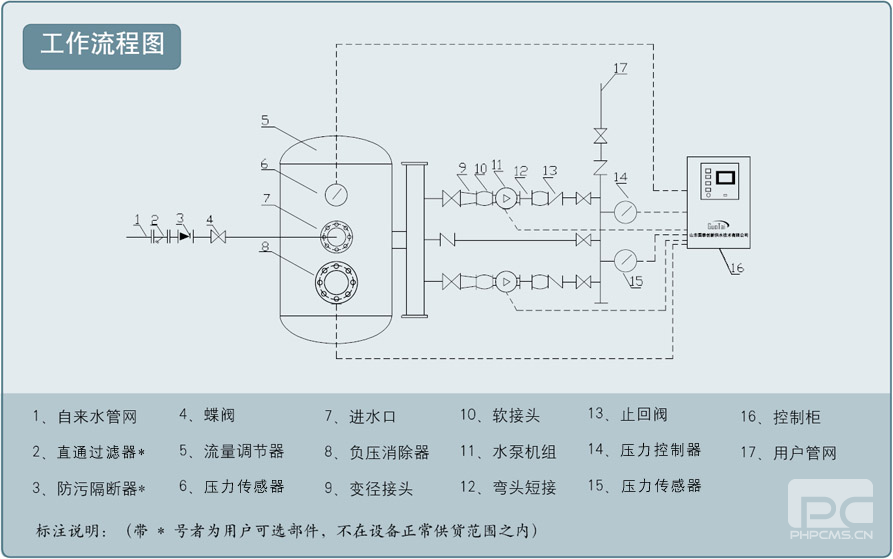

    1、管網疊壓供水設備系統框圖

    設備系統如圖所示，系統設定一恒定壓力值，如果管網壓力高于設定壓力值時，壓力傳感器6將管網壓力反饋給變頻控制柜16，使水泵機組11處于停機狀態，自來水可通過直供管路直接到達用戶管網17對用戶進行供水。當市政管網壓力變化或用戶管網用水量變化使管網壓力下降時，壓力控制器14將管網壓力反饋給變頻控制柜16中的PID控制器，通過PID控制器調整變頻器的輸出頻率，啟動水泵機組11并調節水泵轉速保持恒壓供水；如果不能滿足供水要求時，則變頻器將控制多臺工頻泵和變頻泵的啟停而達到恒壓變量供水的要求。

    當主管網壓力在設定保護壓力以上運行時, 則負壓抑制系統采用智能化控制技術，根據管網要求，自動控制設備運行工況，當主管網壓力在設定保護壓力以下運行時，供水設備停止運行。 當進水管來水量不足, 負壓抑制系統出現故障，此時負壓消除系統開始工作，使得流量調節器內部由負壓變?yōu)槌海瑥亩苊饬嗽O(shè)備因來水不足而對市政管網的影響。

    當市政管網停水時，水泵機組11仍可工作，直到流量調節器5中的壓力下降至壓力傳感器6所設定的下限壓力后自動停機，來水后自動開機。停電時，水泵機組停止工作，自來水可通過連通管路進入用戶管網，來電時機組自動開機**供水。
